théorie 10 :



MANOEUVRES, MESURAGES, ESSAIS, VERIFICATIONS.

Définitions
Manoeuvres : Opérations conduisant à un changement de la configuration électrique d'un réseau, d'une installation ou de l'alimentation électrique d'un équipement. On distingue:

  • Les manoeuvres de consignation qui sont des opérations coordonnées effectuées pour réaliser la consignation (ou la déconsignation) d'un réseau, d'une installation ou d'un équipement.
  • Les manoeuvres d'exploitation qui ont pour simple but:

    - soit la modification de l'état électrique d'un réseau ou d'une installation dans le cadre du fonctionnement normal
    - soit la mise en marche, le réglage ou l'arrêt d'un équipement, y compris le réarmement d'un relais de protection;
    - soit la connexion, la déconnexion, la mise en marche ou l'arrêt de matériels ou d'équipements amovibles spécialement prévus pour être connectés ou déconnectés sans risque (prises de courant et connecteurs BT).

  • Les manoeuvres d'urgence qui sont imposées par les circonstances pour la sauvegarde des personnes et des biens.

Essais : Opérations destinées à vérifier le fonctionnement ou l'état électrique ou mécanique ou autre d'un ouvrage qui reste alimenté par le réseau ou par l'installation.

Mesurages : Opérations permettant le mesurage de grandeurs électriques, mécaniques, thermiques Parmi ces opérations, ne sont visées par le présent texte que celles nécessitant la mise en oeuvre d'appareils mobiles.

Vérifications : Opérations destinées à s'assurer qu'un ouvrage est conforme aux dispositions prévues. Certaines opérations sont de nature technique et préalable à la mise sous tension (par exemple contrôle de phases), d'autres sont imposées par le code du travail dans le but de rechercher si les ouvrages sont établis et entretenus conformément aux textes réglementaires.
Certaines vérifications sont visuelles, d'autres comprennent des phases de mesurage et des essais.


Dispositions générales
Les manoeuvres simples, ne comportant pas de risques inhérents à l'opération (appareils possédant un niveau de protection au moins égal à IP 2X en BT ou IP 3X en HTA), peuvent être effectuées par des personnes non habilitées.

Pour les manoeuvres d'exploitation, le personnel doit être qualifié ou avoir reçu une consigne. Il doit, en plus, être habilité ou non habilité selon l'appareillage à manoeuvrer, sa complexité et les risques inhérents à l’opération. Une habilitation est indispensable pour manoeuvrer les appareils situés dans les locaux d'accès réservés aux électriciens. Cette habilitation doit être au moins de symbole B1V. Si le local contient, au voisinage des appareils à manoeuvrer, des appareils BT ne possédant pas un niveau de protection au moins égal à IP 2X (et de symbole H 1V Si le local contient, au voisinage des appareils à manoeuvrer, des appareils HTA ne possédant pas un niveau de protection au moins égal à IP 3X).

Un sectionneur ne doit jamais être manoeuvré en charge.

Les mesurages BT peuvent être effectués par une personne seule habilitée BR (ou sur instruction habilitée B1) ou en équipe par des personnes habilitées B1 sous la direction d'un chargé de travaux ou d'un chargé d'interventions.


Le personnel qui procède à des mesurages, veillera particulièrement à :

- utiliser les dispositifs de protection individuels,
- utiliser du matériel adapté au type de mesurage à effectuer et aux tensions qui peuvent être rencontrées (par exemple pointes dé touche isolée),
- sélectionner rigoureusement le calibre à utiliser dans le cas des appareils à calibres multiples,
- vérifier, avant toute opération, le bon état du matériel de mesurage et des dispositifs de protection,
- éviter les risques de court-circuit.

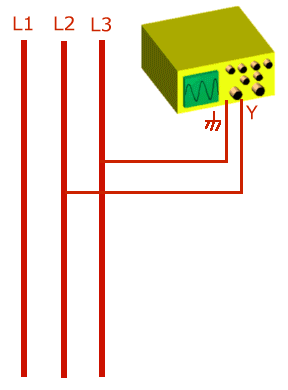

Les mesurages à l'aide d'oscilloscopes ou d'appareils analogues ou d'appareils nécessitant l'ouverture de circuits ne peuvent être effectués que par une personne habilitée BR
ou sous la direction d'un chargé d'interventions par une personne habilitée B1.
Ils peuvent aussi être effectués en suivant les procédures des travaux hors tension et si nécessaire celles des travaux au voisinage.
Les essais sont toujours dirigés par un chargé de travaux, un chargé d'interventions ou un chargé d'essais. Les exécutants doivent se conformer à ses instructions. Cette procédure s'applique également aux mesurages effectués sur des circuits HT.
Pendant les essais, il y a lieu de se protéger contre

- les risques électriques dus à l'ouvrage ou à son voisinage,
- les risques mécaniques.

Pour effectuer des vérifications, on applique, selon le cas, les prescriptions relatives aux mesurages ou aux essais.

Sécurité lors des opérations sur Transformateurs de mesure.

DANGER DE MORT !

NE JAMAIS OUVRIR UN CIRCUIT ALIMENTE PAR LE SECONDAIRE D'UN TRANSFORMATEUR DE COURANT SI SON CIRCUIT PRIMAIRE EST ALIMENTE !

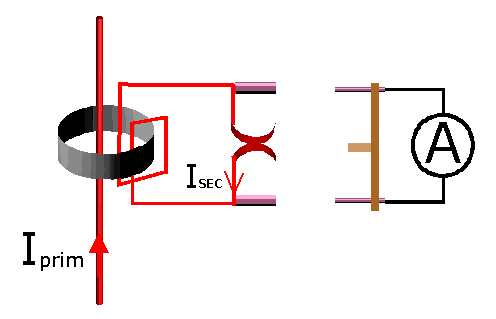

Fonctionnement d'une boîte à bornes d'essai :

L'ampèremètre est dans un premier temps connecté au circuit secondaire, puis le circuit est interrompu, laissant le courant traverser l'ampèremètre.

Borne d'essai

Insertion d'appareils de mesure dans un circuit alimenté par le secondaire d'un transformateur de courant (T.C.).

Le transformateur de courant est constituée d'un circuit magnétique destiné à enserrer le conducteur dont on veut connaître l'intensité traversée et d'un bobinage secondaire destiné à recevoir un circuit de mesure.

Généralement, lorsqu'on désire insérer un appareil de mesure dans un circuit alimenté par un T.C. on raccorde les appareils grâce à un boîte à bornes d'essai installée à la construction de l'ouvrage dans ce cas il n'est pas nécessaire de supprimer l'alimentation du circuit primaire.

En revanche, si une telle boîte n'est pas installée, le primaire devra être désalimenté le temps d'insérer l'appareil de mesure.

Tout manquement à cette règle pourra entraîner des accidents graves dûs à la présence de Haute Tension aux bornes du secondaire lorsque le primaire du TC est alimenté et que le circuit secondaire est ouvert.

Ne pas changer le calibre des appareils alimentés par un TC en charge (sauf si spécifié autrement par la notice de l'appareil de mesure)



précautions lors de l'utilisation des appareils de mesure

Masses conductrices portées à un potentiel dangereux

Lors d'opérations de mesurage, les masses de certains appareils peuvent être reliées à des conducteurs sous tensions dangereuses. Dans ce cas, un contact intempestif avec la carcasse de l'appareil provoquera une électrisation de la personne. Il est préférable d'utiliser des sondes isolées pour se prémunir d'un tel danger;

Lorsque l'on pratique des mesurages dans le domaine BT, il est préférable de porter des gants isolants.

Utilisation des voltmètres

Lors de mesures de tension dangereuses avec un voltmetre, il y a risque de rupture de l'IP2X au niveau des pointes de touche : le port des EPI est alors obligatoire.

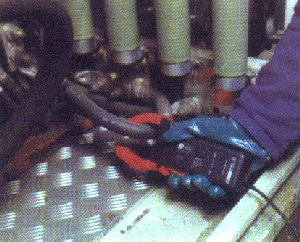

Utilisation des pinces ampèremètres à effet Hall

Les pinces ampèremètres sont des appareils permettant la mesure de courant traversant des conducteurs sans nécessiter l'interruption du circuit où circule le courant

La pince ampèremètrique est constituée d'un circuit magnétique articulé destiné à enserrer le conducteur dont on veut connaître l'intensité traversée et d'un bobinage secondaire destiné à recevoir un ampèremètre.

Le port de gants isolants est recommandé pour le mesurage des courants avec des pinces ampèremétriques car lors de la manipulation de la pince, un conducteur actif peut se déconnecter.
